| JDF5171GXFPM70/E6型泡沫消防車 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| B6.2NS6B230 | 東風康明斯發動機有限公司 | 6200 | 169 |

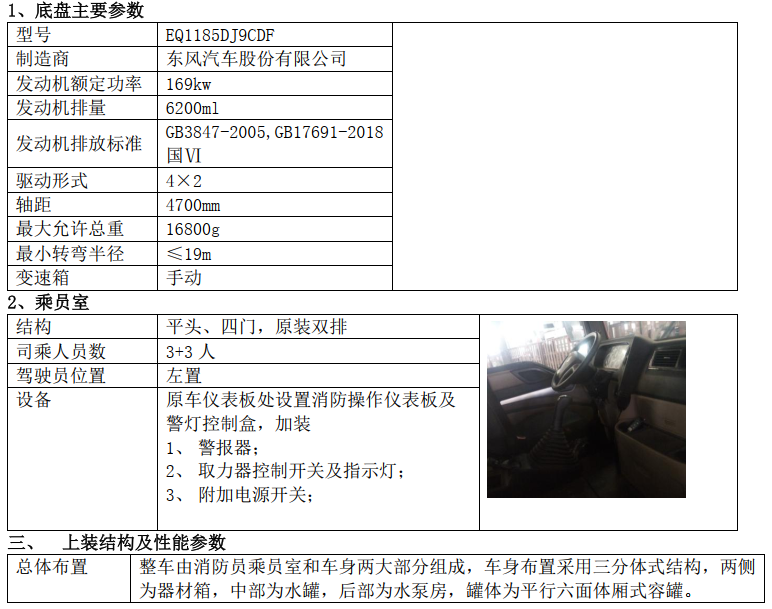

| JDF5171GXFPM70/E6型泡沫消防車 底盤參數 | |||
| 底盤型號： | EQ1185DJ9CDF | 燃油種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距： | 1923,1931 |
| 軸 距： | 4700 | 后 輪 距： | 1865 |
| 輪 胎 數： | 6 | 輪胎規格： |
295/80R22.5,10.00R20
|

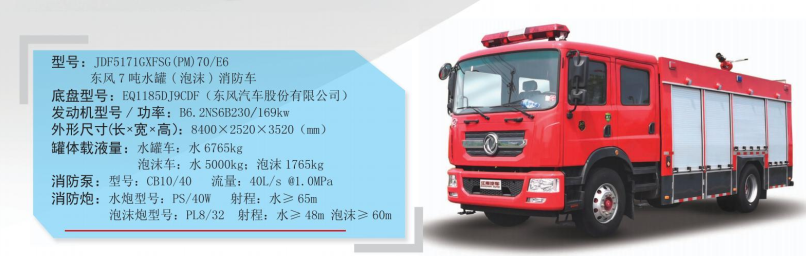

| JDF5171GXFPM70/E6型泡沫消防車 產品主要技術資料 | |||
| 產品名稱： | JDF5171GXFPM70/E6型泡沫消防車 | 外型尺寸： | 8400×2520×3520 |
| 底盤型號： | EQ1185DJ9CDF | 貨廂尺寸： | ×× |
| 前排乘客： | 3+3 | 額定載客(人)： | |
| 總 質 量 ： (kg) | 16800 | 接近/離去角(° ) | 19/12 |
| 額定質量： (kg) | 6800 | 前懸/后懸： | 1260/2440 |
| 整備質量：(kg) | 9550 | 最高車速(km/h)： | 95 |
| 排放標準： | GB3847-2005,GB17691-2018國Ⅵ | ||
| 整車說明： | ABS型號:J ABS,ABS/ASR-24V-4S/4M;ABS生產企業:焦作博瑞克控制技術有限公司,襄陽東風隆誠機械有限責任公司;所用材料材質、連接方式以及后部防護裝置的主要尺寸參數(斷面尺寸和離地高度):整體式側防護結構,后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:470mm;專用功能及裝置:主要專用裝置有消防泵,消防炮;其他說明:罐體總?cè)莘e為6.765立方米,水罐容積:5.0立方米,水罐尺寸:2730×1420×1350mm;泡沫液罐容積:1.765立方米,泡沫液罐尺寸:960×1420×1350mm; | ||
一、整車參數：
二、 上裝參數：
1、整車描述

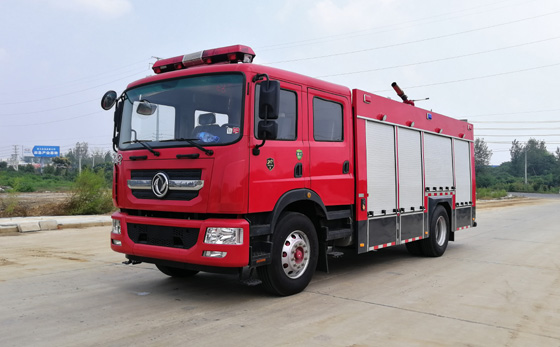

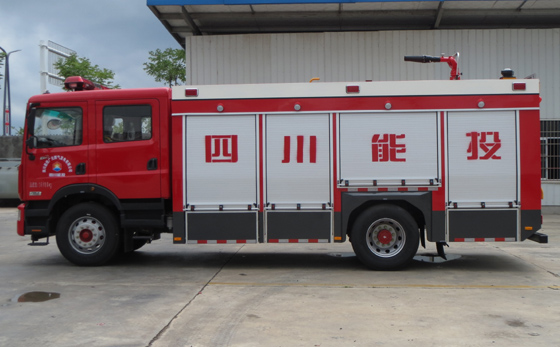

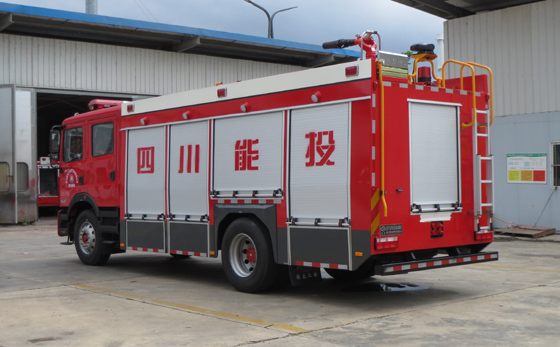

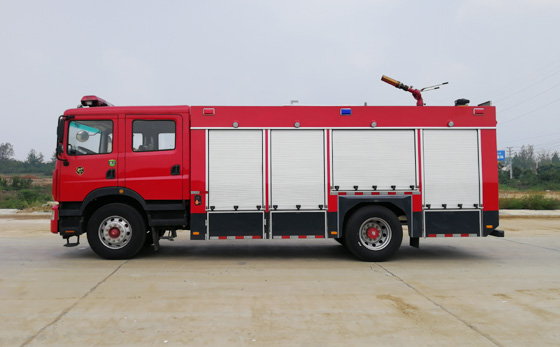

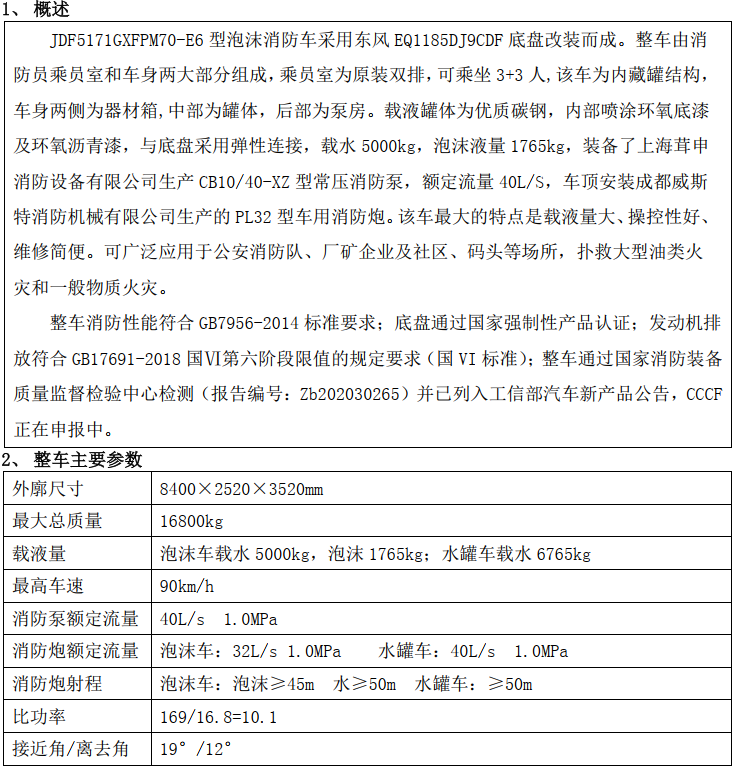

JDF5171GXFPM70-E6型泡沫消防車采用東風EQ1185DJ9CDF底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐3+3人,該車為內藏罐結構，車身兩側為器材箱,中部為罐體，后部為泵房。載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水5000kg，泡沫液量1765kg，裝備了上海茸申消防設備有限公司生產CB10/40-XZ型常壓消防泵，額定流量40L/S，車頂安裝成都威斯特消防機械有限公司生產的PL32型車用消防炮。該車最大的特點是載液量大、操控性好、維修簡便�？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。
整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018國Ⅵ第六階段限值的規定要求（國VI標準）；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：Zb202030265）并已列入工信部汽車新產品公告，CCCF已下發.
2、乘員室
采用平頭、四門，改制雙排結構，3+3座，左舵，原車儀表板處設置消防操作儀表板及警燈控制盒，加裝警報器、取力器控制開關及指示燈、附加電源開關。
3、上裝結構

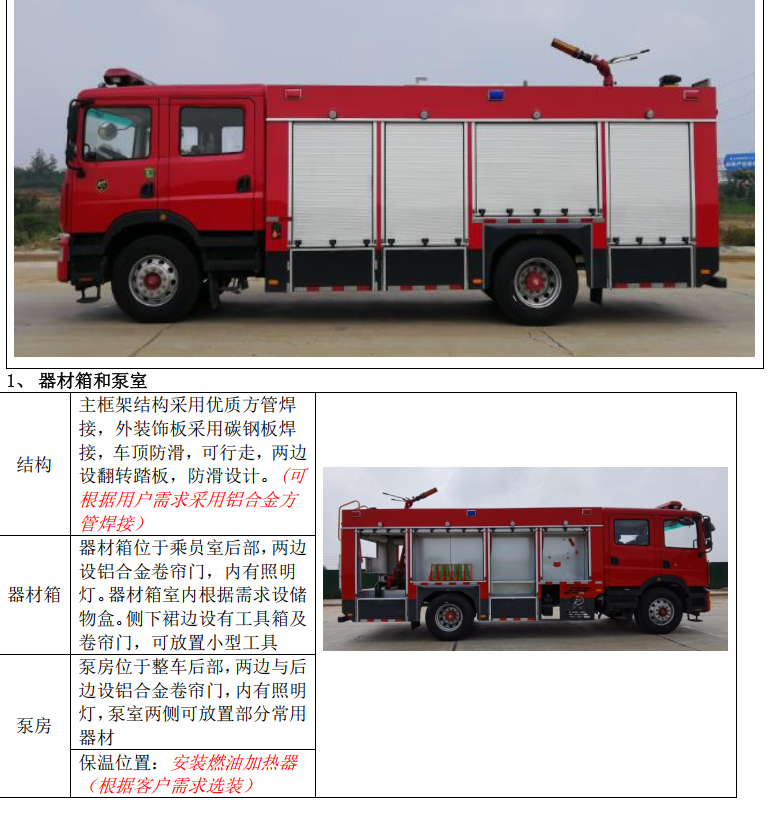

①整車 整車由消防員乘員室和車身兩大部分組成，車身布置采用內藏罐式結構，左右兩側為器材箱，中部為水罐，器材箱后部為泵房。所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。
②主框架 主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。
③器材箱 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。
④泵房 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材。

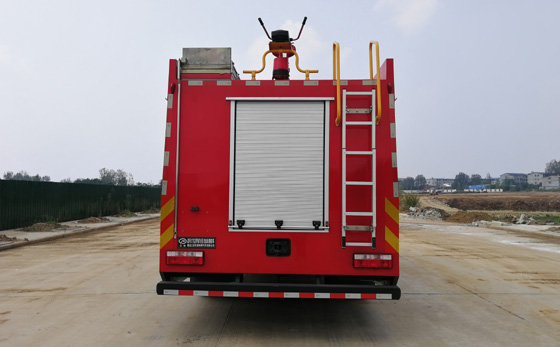

⑤爬梯及上車?yán)? 后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。

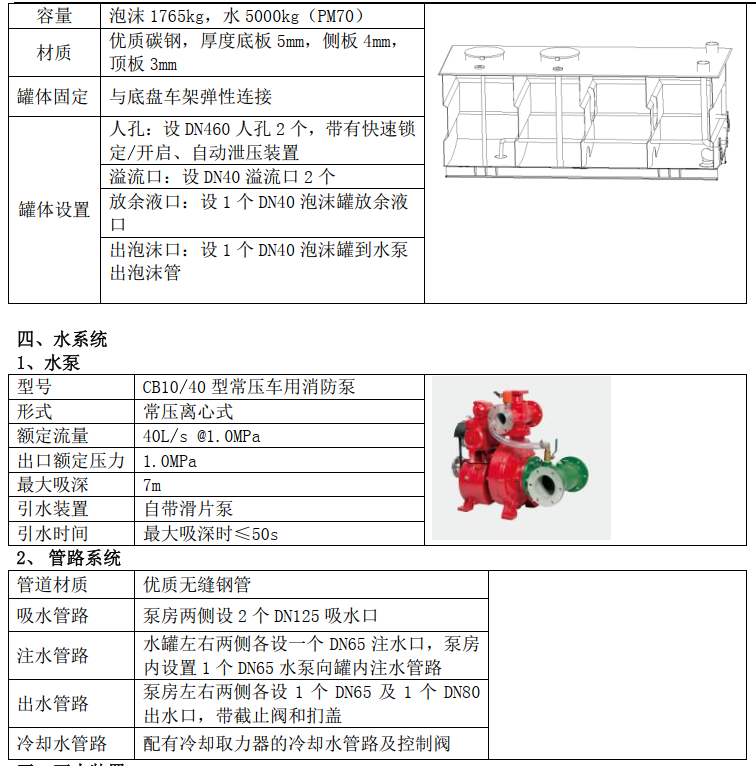

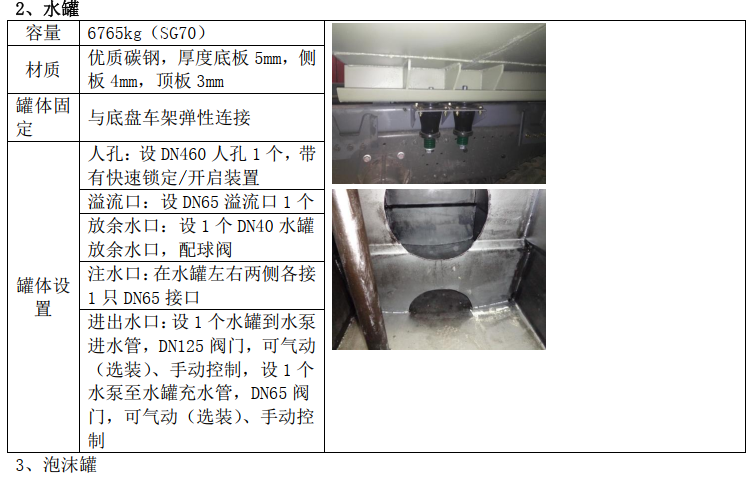

⑥水罐 優質碳鋼，厚度為3mm，總?cè)萘?/span>5000L。內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理。與底盤車架彈性連接。人孔：設直徑460mm人孔1個，帶有快速鎖定/開啟裝置。溢流口：設DN65溢流口1個。放余水口：設1個DN40水罐放余水口，配球閥。注水口：在水罐左右兩側各接1只DN65接口，進出水口：設1個水罐到水泵進水管，DN100閥門，手動控制，設1個水泵至水罐充水管，DN65閥門，手動控制。
⑦水泵、水炮及管路
采用低壓離心式CB10/40-RS型低壓車用消防泵，額定流量40L/s @1.0MPa，出口壓力1.0MPa，最大吸水深度7M，活塞式真空泵，最大吸水時間≤50s。

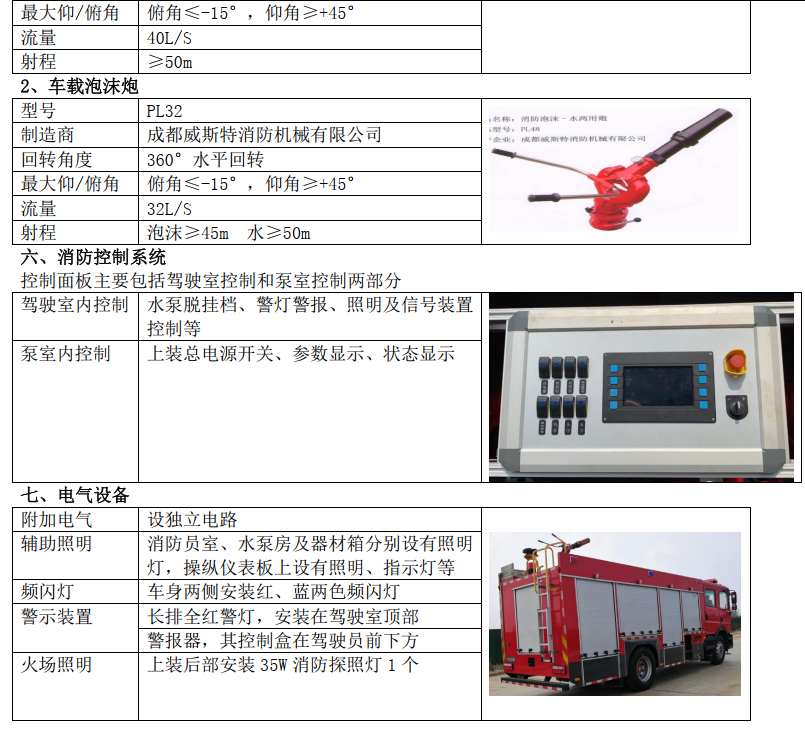

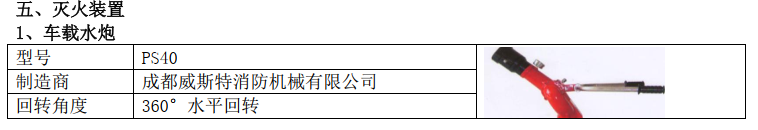

采用PS40W消防炮，俯角≤-15°，仰角≥+60°，流量30L/S，射程≥65m
